การออกแบบฟิกซ์เจอร์สำหรับงานหล่อรูปทรงพิเศษ: 3 กรณีศึกษาทางวิศวกรรม

วันที่เผยแพร่: January 29, 2026
จำนวนการเข้าชม: 354

การตัดเฉือนชิ้นงานหล่อขึ้นรูปที่มีรูปทรงซับซ้อนมักทำให้ค่า OEE ต่ำเนื่องจากการตั้งค่าที่ยุ่งยากและการเสียรูปของชิ้นงาน กรณีศึกษานี้วิเคราะห์การออกแบบฟิกซ์เจอร์ไฮดรอลิกแบบสั่งทำพิเศษ 3 รูปแบบ รวมถึงปากจับแบบ Split-cavity และระบบ Poka-Yoke ที่ช่วยลดเวลา Setup และเพิ่มความเสถียรในกระบวนการผลิต

บทคัดย่อ

ในกระบวนการแมชชีนนิ่งชิ้นส่วนงานหล่อ วิธีการจับยึดแบบดั้งเดิมที่ใช้ฉากเหล็กและ V-block มักนำไปสู่ประสิทธิภาพที่ต่ำและความผันผวนของกระบวนการ บทความนี้สรุปแนวคิดการออกแบบอุปกรณ์จับยึดขั้นสูงสำหรับชิ้นส่วนรูปทรงพิเศษ (โดยเฉพาะวาล์วและหน้าแปลนยานยนต์) จากประสบการณ์ด้านวิศวกรรมการผลิต เพื่อเป็นแนวทางในการปรับปรุง โซลูชันฟิกซ์เจอร์ไฮดรอลิกแบบสั่งทำ เพื่อเพิ่มประสิทธิผลโดยรวมของเครื่องจักร (OEE)

1. บทนำ

เพื่อเพิ่มค่า OEE สูงสุดในการตัดเฉือนด้วย CNC วิศวกรการผลิตให้ความสำคัญกับการลดเวลา Setup ผ่านกลยุทธ์ Tooling ขั้นสูง ในขณะที่การผลิตแม่พิมพ์ใช้ระบบ Quick Change การกลึงงานหล่อที่มีรูปทรงซับซ้อนมักยังล้าหลัง การเปลี่ยนจากการจับยึดด้วยมือมาเป็นหัวจับไฮดรอลิก (Hydraulic Chuck) หรือระบบปากจับพิเศษมีความสำคัญอย่างยิ่งในการลดเวลาที่ไม่ก่อให้เกิดผลผลิตและรับประกันความแม่นยำในการ ออกแบบฟิกซ์เจอร์ CNC ความแม่นยำสูง

2. กรณีศึกษา: ฟิกซ์เจอร์แบบ Split-Cavity สำหรับวาล์ว

2.1 ความท้าทายทางวิศวกรรม

ชิ้นงานคือตัวเรือนวาล์ว (รูปที่ 1) ที่ต้องการคว้านรูเจาะด้านบนขนาด _φ_42.86 มม. และทำเกลียว

  • กระบวนการ: กลึงรูใน; ใช้รูในเป็นจุดอ้างอิง; หมุน 180° เพื่อกลึงเกลียว
  • วิธีดั้งเดิม: ใช้ Faceplate ร่วมกับ V-block
  • ข้อบกพร่อง: วิธีนี้ใช้เวลาเปลี่ยนรุ่นนาน ต้องทำการสมดุล (Balancing) และจำกัดความเร็วรอบ RPM

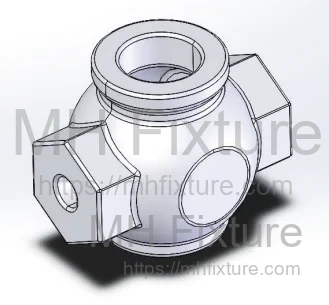

Plan view and 3D model of a wide-body valve raw casting for CNC machining a）แบบแปลน Plan view and 3D model of a wide-body valve raw casting for CNC machining b）ภาพ 3D ชิ้นงานดิบ

2.2 การเพิ่มประสิทธิภาพการออกแบบ

การออกแบบใหม่ใช้หัวจับไฮดรอลิก 2 ปาก โดยอิงตาม หลักการกำหนดตำแหน่ง 6 จุด (Six-point location principle)

  • จุดอ้างอิง: พื้นที่สีเขียว (รูปที่ 2) ทำหน้าที่เป็นผิวอ้างอิงคล้าย V-block
  • การหลบมุม: พื้นที่สีแดงมีการหลบมุม 2-3 มม. เพื่อรองรับครีบจากการหล่อ

Engineering schematic of valve body fixture design showing six-point location and clearance zones

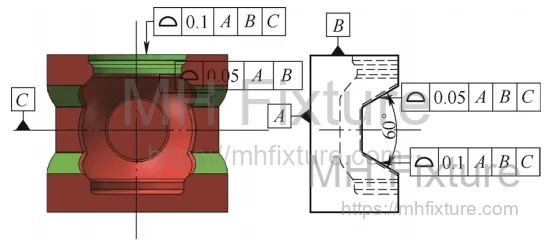

Technical drawing specifying machining dimensions and tolerance requirements for cast valve parts

2.3 การนำไปใช้งาน

การตั้งค่าการจับยึดแบบไฮดรอลิก (รูปที่ 4 และ 5) ช่วยให้จับยึดได้แน่นหนา

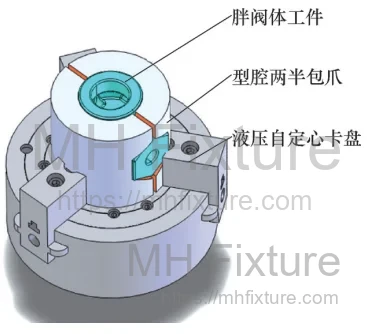

Hydraulic 3-jaw chuck clamping setup schematic for precision turning of industrial castings

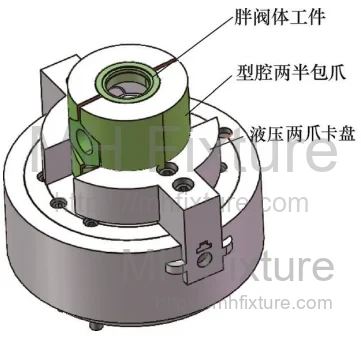

Specialized hydraulic two-jaw enveloping clamping system for irregular-shaped valve housings

2.4 สเปคการผลิต

  1. วัสดุ: เหล็ก S45C (AISI 1045) ชุบแข็งและอบคืนตัวที่ 28–32 HRC
  2. การออกแบบ: แยกส่วนเหมือนแม่พิมพ์ โดยมีช่องว่าง 3-5 มม. ระหว่างปากจับ
  3. ความคลาดเคลื่อน: ควบคุมโปรไฟล์ภายนอกภายใน 0.1 มม.
  4. ระยะห่าง: ผิวที่ไม่ใช่จุดอ้างอิงต้องหลบ 2-3 มม.

2.5 ผลลัพธ์

  • ประสิทธิภาพ: ลดเวลา Setup ได้มากกว่า 45% เมื่อเทียบกับ V-block แบบมือ
  • สมรรถนะ: ความแข็งเกร็งในการจับยึดช่วยให้ใช้ Cutting Parameter ได้สูงขึ้น เพิ่มประสิทธิภาพรวม 105%

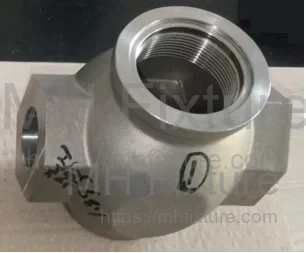

High-precision finished valve body after CNC turning and threading operations

3. กรณีศึกษา: ฟิกซ์เจอร์ไฮดรอลิกแบบ Poka-Yoke สำหรับหน้าแปลน

3.1 การวิเคราะห์ชิ้นส่วน

ชิ้นงานคือหน้าแปลนท่อไอเสียรถยนต์ (รูปที่ 7) ที่มีมุม Draft 1.5°

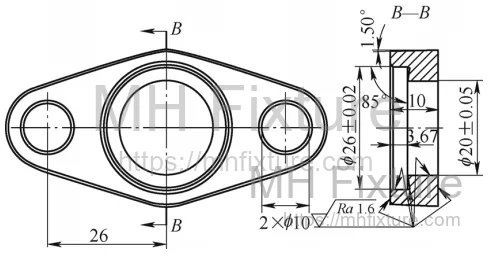

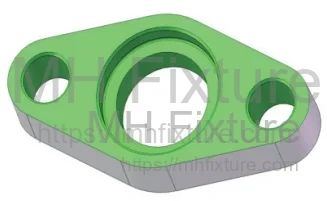

Automotive exhaust flange design with 1.5-degree draft angle for mold forging a）แบบแปลน Automotive exhaust flange design with 1.5-degree draft angle for mold forging b）ภาพ 3D

3.2 ปัญหา

กระบวนการเดิมใช้แม่เหล็กจับยึดโดยละเลยทิศทางมุม Draft 1.5° เนื่องจากการขาดระบบป้องกันความผิดพลาด (Poka-Yoke) ทำให้ 60% ของชิ้นงานถูกติดตั้งกลับด้าน

3.3 วิธีแก้ไข

ออกแบบกระบวนการใหม่โดยใช้ฟิกซ์เจอร์ไฮดรอลิกบนเครื่อง Machining Center (รูปที่ 8)

  1. การระบุ: เพิ่มเครื่องหมายบนแม่พิมพ์งานหล่อ
  2. การออกแบบ: โปรไฟล์ปากจับทำมุมย้อนกลับ 1.5° หากใส่ชิ้นงานผิด จะจับยึดไม่ได้
  3. รวมขั้นตอน: รวมการกัดหน้าและการคว้านรูไว้ในการจับยึดครั้งเดียว

Poka-Yoke mistake-proofing hydraulic two-jaw fixture design for automotive flange production 1—ตัวปากจับ, 2—ชิ้นงาน, 3—แผ่นโปรไฟล์, 4—หัวจับ/Soft Jaw

3.4 ผลลัพธ์

  • ความปลอดภัย: มุมที่ขัดกันทำหน้าที่เหมือนหางเหยี่ยว ป้องกันชิ้นงานหลุด (แรงจับยึด 5–10 kg/mm)
  • ผลลัพธ์: ขจัดของเสียจากการใส่ผิดด้าน ประสิทธิภาพเพิ่มขึ้น 60%

4. กรณีศึกษา: ฟิกซ์เจอร์ตั้งศูนย์อัตโนมัติสำหรับข้องอความแม่นยำสูง

4.1 ความท้าทาย

ข้องอหล่อความแม่นยำสูง (รูปที่ 9) เคยใช้แม่พิมพ์บล็อกแยกส่วน

  • Cycle Time: เวลา Setup 4 นาที
  • ปัญหา: การเสียรูปของงานหล่อทำให้ตำแหน่งไม่แม่นยำ

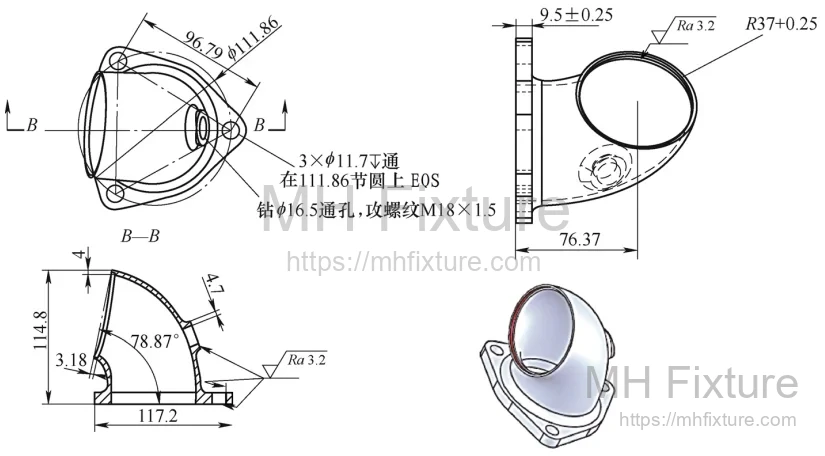

Precision cast elbow pipe component for industrial fluid control systems

4.2 การปรับปรุง

ใช้หัวจับ 2 ปากดัดแปลงสำหรับงานกัด (รูปที่ 10)

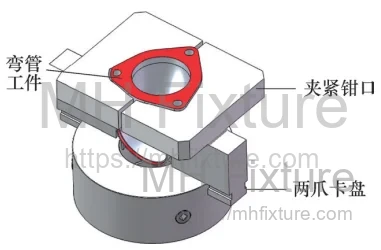

Custom self-centering two-jaw chuck fixture solution for VMC milling of cast elbows

4.3 กระบวนการผลิต

  1. วัสดุ: S45C, 28–32 HRC
  2. การปรับเทียบ: คว้าน/กัดปากจับบนเครื่องเพื่อให้ได้ความร่วมศูนย์
  3. การแยกส่วน: กัดร่อง 4–6 มม. ตรงกลางเพื่อสร้างกลไกการตั้งศูนย์อัตโนมัติ

4.4 ประโยชน์ที่ได้รับ

  • เวลา Setup: ลดลงเหลือ 30 วินาที (+700%)
  • รอบการผลิต: ลดลงเหลือ 3 นาทีเนื่องจากความแข็งเกร็งสูงขึ้น

5. ข้อควรพิจารณาสำหรับฟิกซ์เจอร์งานหล่อขนาดใหญ่

เมื่อออกแบบฟิกซ์เจอร์สำหรับเปลือกงานหล่อขนาดใหญ่ (รูปที่ 11):

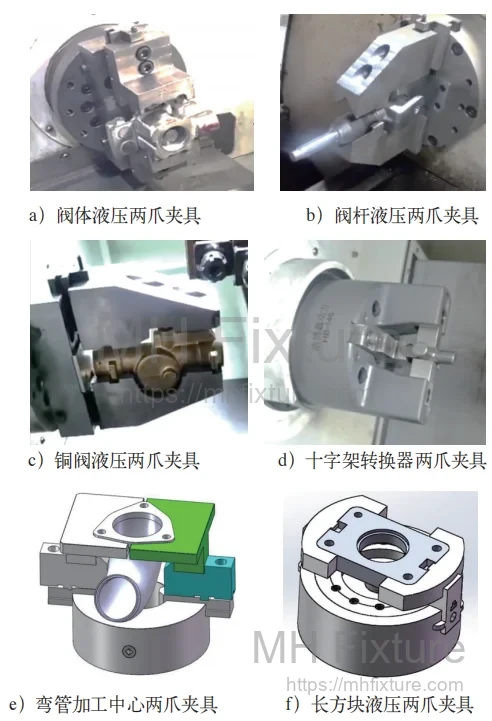

Professional CNC turning fixture solutions for large-scale industrial casting shells

  1. หลีกเลี่ยงการกำหนดตำแหน่งเกิน (Over-Constraint): ปฏิบัติตามหลักการ 6 จุดอย่างเคร่งครัด
  2. การเสียรูป: ปรับแรงจับยึดให้เหมาะสมเพื่อลดการบิดเบี้ยว
  3. ตัวช่วยจับยึด: สำหรับการกัดหนัก ควรใช้ Gripper คาร์ไบด์ (รูปที่ 12)

Industrial auxiliary support and clamping components including carbide grippers for heavy-duty machining

6. บทสรุป

การเปลี่ยนจากการจับยึดด้วยมือเป็นฟิกซ์เจอร์ไฮดรอลิกเฉพาะทางคือกุญแจสำคัญในการแข่งขัน หากต้องการยกระดับการผลิตด้วย Tooling ความแม่นยำสูง สำรวจโซลูชันฟิกซ์เจอร์ของเรา เพื่อความเสถียรของกระบวนการที่เหนือกว่า

ประกาศลิขสิทธิ์: แบบเทคนิคและเนื้อหากรณีศึกษาที่แสดงในบทความนี้ได้รับอนุญาตจากลูกค้าและมีวัตถุประสงค์เพื่อการแลกเปลี่ยนทางเทคนิคเท่านั้น ห้ามใช้เชิงพาณิชย์หรือแจกจ่ายโดยไม่ได้รับอนุญาต
