กลยุทธ์การออกแบบฟิกซ์เจอร์งานเยื้องศูนย์ (Eccentric Fixture) เพื่อการผลิตเพลาข้อเหวี่ยงความแม่นยำสูง

วันที่เผยแพร่: February 12, 2026
จำนวนการเข้าชม: 397

การตัดเฉือนชิ้นงานที่มีความเยื้องศูนย์ (Eccentric Parts) เช่น เพลาข้อเหวี่ยง มักประสบปัญหาการจับยึดไม่มั่นคงและประสิทธิภาพต่ำ บทความนี้เจาะลึกการออกแบบฟิกซ์เจอร์ไฮดรอลิกขั้นสูง ทั้งระบบกลไกลิ่ม (Wedge-driven) และแมนเดรลขยายตัว (Hydraulic Expansion Arbors) ที่ช่วยแก้ปัญหาการกำหนดตำแหน่งในแนวรัศมี โซลูชันเหล่านี้ช่วยลดเวลาในการตั้งค่า (Setup Time) และรับประกันความร่วมศูนย์ (Concentricity) ตามพิกัดความเผื่อทางวิศวกรรมอย่างแม่นยำ


ในระบบส่งกำลังทางกล เพลาเยื้องศูนย์ (Eccentric shafts) และเพลาข้อเหวี่ยง (Crankshafts) ถือเป็นชิ้นส่วนพื้นฐานสำคัญในการแปลงการเคลื่อนที่แบบหมุนให้เป็นการเคลื่อนที่แบบกลับไปกลับมา แม้จะมีการใช้งานอย่างแพร่หลาย แต่การตัดเฉือนชิ้นงานเยื้องศูนย์ยังคงเป็นความท้าทายในกระบวนการผลิต เนื่องจากความยากในการควบคุมความแม่นยำของตำแหน่ง พิกัดความเผื่อของระยะเยื้องศูนย์ (Eccentricity tolerances) และความเสถียรในการจับยึด

บทความนี้จะพาไปสำรวจ ฟิกซ์เจอร์จับยึดด้วยระบบไฮดรอลิก ขั้นสูง ที่ออกแบบมาเพื่อแก้ไขปัญหาทางวิศวกรรมเหล่านี้ โดยเน้นที่โซลูชันสำหรับงานกลึง (Turning) และงานเจียร (Grinding)

1. การออกแบบฟิกซ์เจอร์ไฮดรอลิกอัตโนมัติสำหรับงานกลึงเพลาข้อเหวี่ยง

เพลาข้อเหวี่ยงเป็นชิ้นส่วนวิกฤตในเครื่องยนต์ยานยนต์และเครื่องยนต์สันดาปภายใน ซึ่งความแม่นยำในการตัดเฉือนส่งผลโดยตรงต่อสมรรถนะของเครื่องยนต์ การผลิตแบบดั้งเดิมมักพึ่งพาฟิกซ์เจอร์งานเยื้องศูนย์แบบปรับตั้งด้วยมือ (ดูรูปที่ 1) ซึ่งมักประสบปัญหาแรงจับยึดต่ำ ใช้แรงงานคนมาก และมีความเสี่ยงด้านความปลอดภัย

Structural diagram of a manual eccentric fixture showing pressure plates and locking screws 1-แผ่นกดด้านหน้า 2-แผ่นกดด้านหลัง 3,4-สกรูยึด

1.1 โซลูชันระบบไฮดรอลิกขับเคลื่อนด้วยลิ่ม (Wedge-Driven)

เพื่อก้าวข้ามข้อจำกัดของการทำงานด้วยมือ ฟิกซ์เจอร์ไฮดรอลิกอัตโนมัติสำหรับงานเยื้องศูนย์ จึงถูกพัฒนาขึ้น (ดูรูปที่ 2) การออกแบบนี้ใช้กลไกการจับยึดแบบปากจับเดียว (Single-jaw) ที่ให้ตัวได้ พร้อมกำหนดค่าความเยื้องศูนย์คงที่

ฟีเจอร์การออกแบบที่สำคัญ:

  • การส่งกำลัง: ใช้กระบอกสูบไฮดรอลิกแบบหมุน (Rotary hydraulic cylinder) เป็นต้นกำลัง
  • การแปลงแรง: กลไกลิ่ม (Wedge mechanism) ภายในจะแปลงแรงจากแนวแกนของไฮดรอลิกให้เป็นแรงจับยึดในแนวรัศมี
  • การทำงานสองความเร็ว (Dual-Speed Action): ลิ่มภายในได้รับการออกแบบโปรไฟล์สองมุม (45° ที่ส่วนหน้า และ 15° ที่ส่วนหลัง) ช่วยให้ปากจับเคลื่อนที่เข้าหาชิ้นงานได้อย่างรวดเร็ว (Fast feed) ในช่วงแรก และเปลี่ยนเป็นการจับยึดด้วยแรงสูงแต่ความเร็วต่ำเมื่อปากจับสัมผัสกับชิ้นงาน
  • การทำงานประสานกัน (Synchronization): ติดตั้งฟิกซ์เจอร์ทั้งที่ฝั่งหัวเครื่อง (Headstock) และท้ายเครื่อง (Tailstock) หรือสปินเดิลคู่ เพื่อจับยึดชิ้นงานพร้อมกันอย่างแม่นยำ

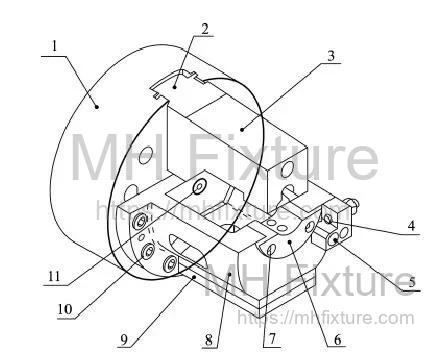

Assembly drawing of a hydraulic automatic eccentric fixture including wedge mechanism and jaw slides 1-ฐานฟิกซ์เจอร์ 2-สไลด์ปากจับ 3-ปากจับ (Jaw) 4-สกรูปรับตั้ง 5-ตัวกำหนดตำแหน่งเชิงมุม 6-แผ่นรองครึ่งวงกลม 7,10-สกรู 8-ตัวเรือนฟิกซ์เจอร์ 9-ตุ้มถ่วงสมดุล 11-สลักกำหนดตำแหน่ง (Dowel Pin) 12-จมูกสปินเดิลเครื่องจักร

1.2 โครงสร้างทางวิศวกรรมและการจัดแนวศูนย์

  1. การติดตั้งและการกำหนดตำแหน่ง: ฐานฟิกซ์เจอร์ (1) เชื่อมต่อกับจมูกสปินเดิลเครื่องจักร (12) ตัวเรือนฟิกซ์เจอร์ (8) ถูกกำหนดตำแหน่งด้วยสลัก Dowel pin (11) และยึดแน่นด้วยสกรูความแข็งแรงสูง ระยะห่างระหว่างศูนย์กลาง Dowel pin (แกนหมุนของสปินเดิล) และศูนย์กลางของแผ่นรองครึ่งวงกลม (6) จะเป็นตัวกำหนด ค่าระยะเยื้องศูนย์ (Eccentricity offset) เฉพาะของชิ้นงาน
  2. การปรับตั้งความเยื้องศูนย์: แผ่นรองครึ่งวงกลม (6) ทำหน้าที่เป็นตัวกำหนดตำแหน่งหลักในแนวรัศมี ส่วนโค้งด้านในและหน้าแปลนต้องผ่านการขูดปรับหน้าสัมผัส (Scraping/Mating) เพื่อควบคุมความเยื้องศูนย์และความเบี่ยงเบนในแนวแกนอย่างแม่นยำ
  3. การจัดระเบียบเชิงมุม: ตัวกำหนดตำแหน่งเชิงมุม (5) ช่วยให้มั่นใจว่าข้อก้าน (Journals) ของเพลาข้อเหวี่ยงอยู่ในแนวที่ถูกต้องเมื่อเทียบกับระนาบอ้างอิง

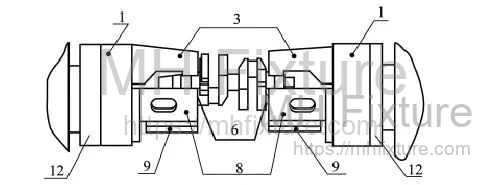

Machine layout of the hydraulic eccentric fixture system for crankshaft turning

  1. กลไกการจับยึด: สไลด์ปากจับจะเคลื่อนที่ในแนวรัศมีภายในร่องนำ เมื่อขับเคลื่อนด้วยการเคลื่อนที่ในแนวแกนของลิ่มภายใน ปากจับจะดันชิ้นงานให้แน่นกับตัวกำหนดตำแหน่งแบบคงที่ (Static locators)

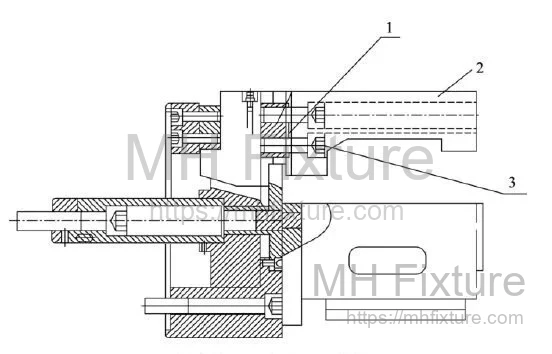

Cross-section view of the hydraulic eccentric fixture highlighting the internal wedge-driven clamping action

1.3 ข้อได้เปรียบในการปฏิบัติงาน

การศึกษาเปรียบเทียบยืนยันถึงประสิทธิภาพที่เพิ่มขึ้นอย่างมีนัยสำคัญ:

  • ลดรอบเวลาการทำงาน (Cycle Time): การโหลดชิ้นงานด้วยฟิกซ์เจอร์แบบมือหมุนใช้เวลาประมาณ 1.5 นาที แต่ระบบไฮดรอลิกลดเวลาเหลือเพียงประมาณ 10 วินาที เวลาในการนำชิ้นงานออกลดลงจาก 40 วินาทีเหลือ 8 วินาที
  • ขีดความสามารถของกระบวนการ (Process Capability): แรงจับยึดไฮดรอลิกที่สูงช่วยลดการเสียรูปของชิ้นงาน ปรับปรุงความเสถียรของขนาดและคุณภาพผิวงาน (Surface finish) อย่างเห็นได้ชัด

2. ฟิกซ์เจอร์ขยายตัวแบบไฮดรอลิกสำหรับงานเจียรเพลาข้อเหวี่ยง

การเจียรข้อก้าน (Connecting rod journal) ของเพลาข้อเหวี่ยงต้องการความแม่นยำสูงสุด สำหรับชิ้นส่วนเช่น เพลาข้อเหวี่ยงปั๊มลมยานยนต์ (รูปที่ 5) กระบวนการเจียรจะเป็นตัวกำหนดประสิทธิภาพการส่งถ่ายแรงบิดขั้นสุดท้าย

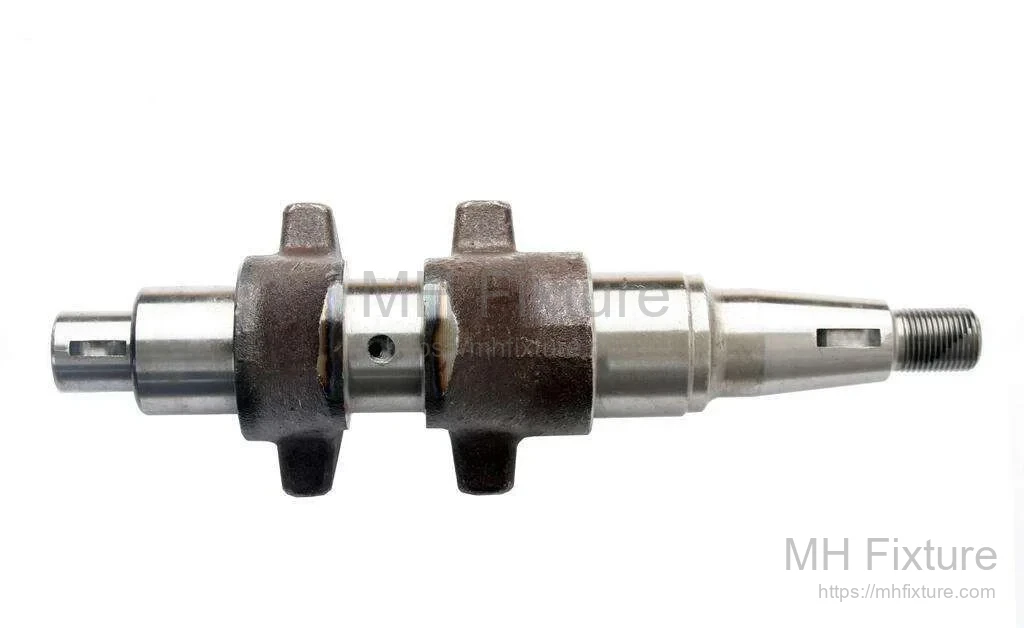

Engineering drawing of a vehicle air compressor crankshaft with eccentric journal details

กระบวนการเจียรมาตรฐาน (รูปที่ 6) มักประสบปัญหาเรื่องความร่วมศูนย์ (Concentricity) เมื่อใช้หัวจับแบบทั่วไป

Crankshaft grinding process scheme showing wheel interface and eccentric positioning

2.1 ระบบแมนเดรลขยายตัวแบบไฮดรอลิก (Hydraulic Expansion Arbor System)

โซลูชันที่ได้รับการปรับปรุงใช้ระบบ ฟิกซ์เจอร์ขยายตัวแบบไฮดรอลิก ซึ่งขับเคลื่อนด้วยข้อต่อหมุน (Rotary union) และสถาปัตยกรรมสปินเดิลแบบกลวง

องค์ประกอบของระบบ:

  • กระบอกสูบไฮดรอลิกแบบหมุน: ติดตั้งที่ด้านหลังของสปินเดิล
  • การส่งถ่ายของไหล: น้ำมันไฮดรอลิกแรงดันสูงจะถูกส่งผ่านสปินเดิลกลวงทางท่อไปยังตัวฟิกซ์เจอร์
  • กลไกการขยายตัว: นวัตกรรมหลักคือปลอกผนังบาง (Thin-walled sleeve หรือ Diaphragm) ที่จะขยายตัวอย่างยืดหยุ่นภายใต้แรงดันน้ำมันเพื่อจับยึดชิ้นงาน

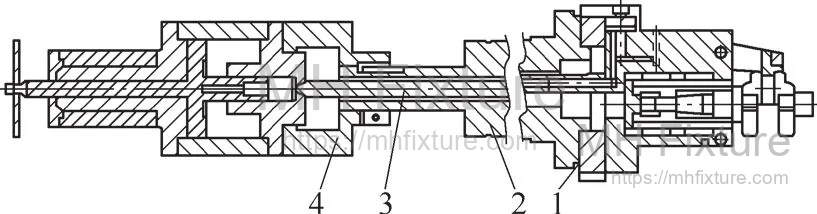

Eccentric grinding fixture system with rotary hydraulic union and high-pressure supply line 1-ฟิกซ์เจอร์งานเยื้องศูนย์ 2-สปินเดิลหัวเครื่อง 3-ท่อแรงดันสูง 4-กระบอกสูบไฮดรอลิกแบบหมุน

2.2 ตรรกะวงจรไฮดรอลิก

กระบอกสูบแบบหมุน (รูปที่ 8) ใช้วงจรเพิ่มแรงดัน (Pressure-intensification circuit)

  1. การโหลด (Loading): น้ำมันไฮดรอลิกเข้าสู่ห้องกระบอกสูบใหญ่ ดันลูกสูบให้เคลื่อนที่
  2. การจับยึด (Clamping): น้ำมันไหลผ่านเช็ควาล์วเข้าสู่ห้องวงแหวนของปลอกผนังบาง
  3. การรักษาระดับแรงดัน: เช็ควาล์วจะป้องกันการไหลย้อนกลับ มั่นใจได้ว่าปลอกจะรักษาแรงดันคงที่บนชิ้นงาน ขจัดปัญหาการ "คลายตัว" หรือการขยับตัวระหว่างรอบการเจียร

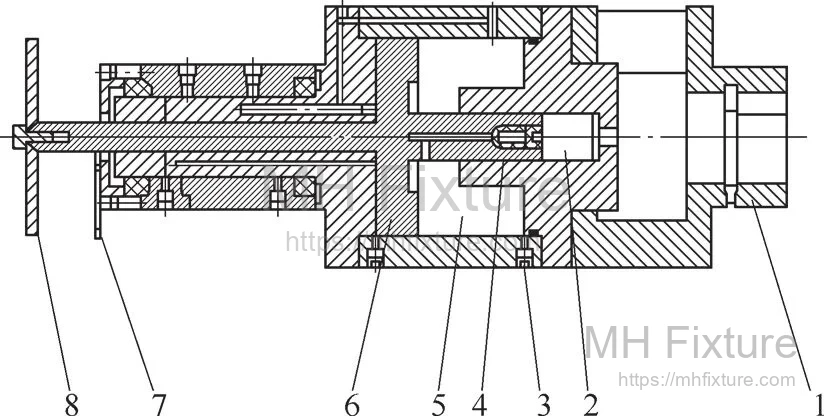

Internal structure of the rotary hydraulic cylinder featuring a pressure intensification circuit 1-หน้าแปลน 2-กระบอกสูบเล็ก 3-สกรูไล่อากาศ 4-เช็ควาล์ว 5-กระบอกสูบใหญ่ 6-ลูกสูบ 7-ขายึดเซนเซอร์ 8-แผ่นสัญญาณ

2.3 การออกแบบตัวเรือนฟิกซ์เจอร์

ตัวเรือนฟิกซ์เจอร์ (รูปที่ 9) ประกอบด้วย ตัวกำหนดตำแหน่งวีบล็อก (V-block locator) (1) สำหรับการปรับศูนย์เบื้องต้น (Self-centering)

  • กระบวนการ: ผู้ปฏิบัติงานโหลดเพลาข้อเหวี่ยงเข้าไปในปลอกยืดหยุ่น (4) วีบล็อกจะถูกดันเข้ามาเพื่อจัดแนวแกนของข้อก้านให้ตรงกับแกนสปินเดิล
  • การทำงาน: เมื่อจัดแนวแล้ว แรงดันไฮดรอลิกจะทำให้ปลอกขยายตัวเพื่อจับยึดชิ้นงาน จากนั้นวีบล็อกจะถูกถอยกลับเพื่อป้องกันการชนกับหินเจียร
  • การสมดุล: ตุ้มถ่วงสมดุล (7) จะถูกปรับเพื่อจัดจุดศูนย์ถ่วงให้ตรงกับแกนสปินเดิล ป้องกันการสั่นสะเทือนที่ความเร็วรอบสูง

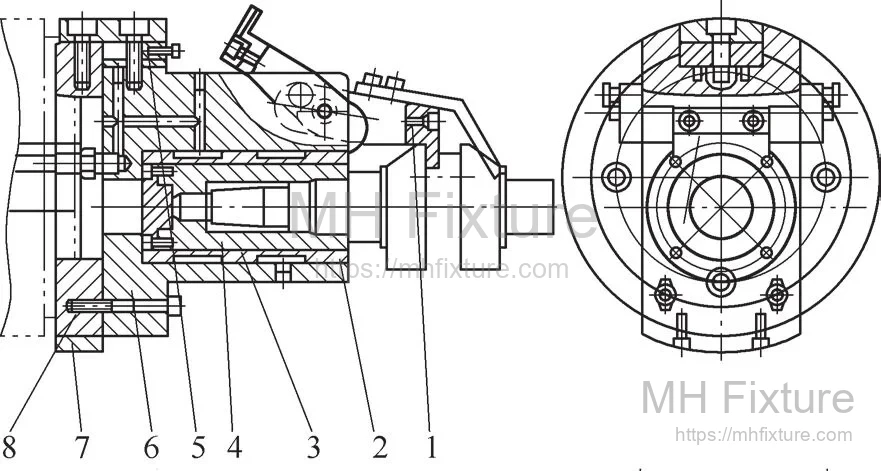

Detailed structure of the crankshaft grinding fixture with V-block locator and expansion sleeve 1-ตัวกำหนดตำแหน่งวีบล็อก 2-แผ่นกำหนดตำแหน่งแนวแกน 3-ปลอกผนังบาง 4-ปลอกยืดหยุ่น 5-แผ่นชิมปรับตั้ง 6-ตัวเรือนฟิกซ์เจอร์ 7-ตุ้มถ่วงสมดุล 8-แผ่นเชื่อมต่อ

การออกแบบนี้ทำหน้าที่เป็นรากฐานที่แข็งแกร่งสำหรับจิ๊กงานเจียรความแม่นยำสูง ช่วยให้สามารถเก็บงานละเอียด (Finishing) บนรูปทรงเยื้องศูนย์ที่ซับซ้อนได้อย่างมีประสิทธิภาพ

3. หัวจับสามจับแบบดัดแปลง (Modified Self-Centering Chuck) สำหรับงานกลึงเยื้องศูนย์

สำหรับการผลิตจำนวนน้อย (Low-volume) หรือการทำชิ้นงานต้นแบบ การลงทุนในฟิกซ์เจอร์ไฮดรอลิกเฉพาะทางอาจมีต้นทุนสูงเกินไป ทางเลือกที่คุ้มค่าคือการดัดแปลงหัวจับสามจับแบบสโครล (Scroll chuck) มาตรฐานเพื่อรองรับระยะเยื้องศูนย์

3.1 กลไกของหัวจับมาตรฐาน

ในหัวจับแบบสโครลมาตรฐาน (รูปที่ 10) การหมุนเฟืองดอกจอก (Pinion) จะขับเคลื่อนแผ่นสโครล (Scroll plate) ซึ่งทำให้ปากจับทั้งสามเคลื่อนที่เข้าหาศูนย์กลางพร้อมกัน

Operational principle of a standard three-jaw self-centering scroll chuck

3.2 กลยุทธ์การดัดแปลงระยะเยื้อง (Offset)

เพื่อให้ได้ค่าความเยื้องศูนย์ () โดยไม่ต้องใช้ฟิกซ์เจอร์ที่ซับซ้อน ปากจับหนึ่ง (ปากจับที่ 1) สามารถถูกดัดแปลง (รูปที่ 11) เพื่อให้สามารถปลดการขบจากเกลียวสโครลได้อย่างอิสระ

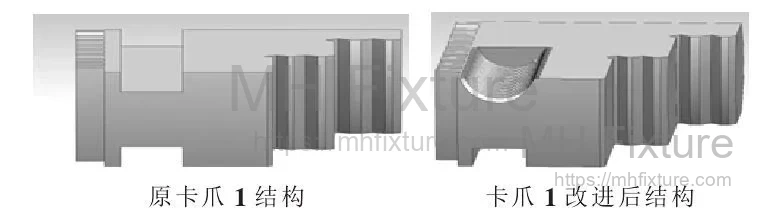

Design modification of a chuck jaw for independent disengagement and eccentric offset adjustment

ขั้นตอนการปฏิบัติงาน:

  1. ปลดล็อค: คลายโบลต์ที่ปากจับที่ 1 เพื่อปลดออกจากแผ่นสโครล ในขณะที่ปากจับที่ 2 และ 3 ยังคงขบอยู่
  2. ปรับระยะเยื้อง: หมุนประแจขันหัวจับ ปากจับที่ 2 และ 3 จะเคลื่อนที่ สร้างช่องว่างที่เยื้องศูนย์
  3. ใส่กลับ: เมื่อได้ระยะเยื้องที่ถูกต้องแล้ว ให้ใส่ปากจับที่ 1 กลับเข้าไปขบกับเกลียวสโครล
  4. จับยึด: การขันหัวจับตอนนี้จะจับยึดชิ้นงานในตำแหน่งที่เยื้องศูนย์ตามต้องการ

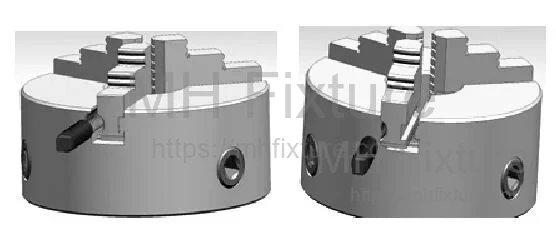

Eccentric adjustment step 1: Disengaging Jaw 1 from the scroll plate thread Eccentric adjustment step 2: Rotating the scroll to set the radial displacement for Jaws 2 and 3 Eccentric adjustment step 3: Re-engaging the modified Jaw 1 for synchronized clamping Final clamping setup for eccentric turning using a modified three-jaw chuck

3.3 การคำนวณระยะเยื้อง (Calculating the Offset)

ความสัมพันธ์ระหว่างการเคลื่อนที่ของปากจับ () และระยะเยื้องศูนย์ที่ต้องการ () สามารถคำนวณได้จากเรขาคณิตของการจัดวางปากจับ 120° (รูปที่ 16)

ดังนั้น เพื่อให้ได้ระยะเยื้องศูนย์ , ปากจับที่ 2 และ 3 จะต้องเคลื่อนที่เป็นระยะทาง

Geometric analysis of jaw displacement h relative to required eccentricity e

3.4 กรณีศึกษาวิศวกรรม

โจทย์: กลึงชิ้นงานจากวัตถุดิบขนาด โดยมีระยะเยื้องศูนย์ (รูปที่ 17)

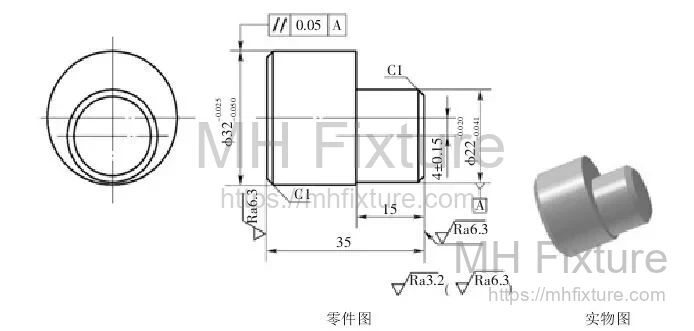

Engineering part drawing of a finished eccentric shaft with specified tolerances and e=4mm offset

กระบวนการ:

  1. คำนวณระยะการเคลื่อนที่: .
  2. การตั้งค่า: ปลดปากจับที่ 1 หมุนสโครลเพื่อเลื่อนปากจับที่ 2 และ 3 เข้ามาเป็นระยะ 8 มม.
  3. ล็อค: ใส่ปากจับที่ 1 กลับเข้าไปและจับยึดชิ้นงาน
  4. การตัดเฉือน: ดำเนินการกลึงบนส่วนที่เยื้องศูนย์ (แกน )

บทสรุป

ไม่ว่าจะใช้ระบบขยายตัวแบบไฮดรอลิกสำหรับการผลิตปริมาณมาก หรือกลยุทธ์หัวจับดัดแปลงสำหรับงานต้นแบบ การเลือกวิธีการจับยึดงานเยื้องศูนย์ที่ถูกต้องเป็นสิ่งสำคัญต่อความเสถียรของกระบวนการ โซลูชันทางวิศวกรรมเหล่านี้ช่วยขจัดปัญหาการลองผิดลองถูกในการจัดศูนย์แบบ Manual และรับประกันการปฏิบัติตามพิกัดความเผื่อ (Tolerance) ซ้ำๆ ได้อย่างแม่นยำในอุตสาหกรรมการผลิต
