汽车发动机缸体精密加工工艺控制指南

气缸体是内燃机的基础结构件，其制造质量直接决定了发动机的动力输出、燃油经济性和使用寿命。工程制造面临的主要挑战在于如何严格控制关键区域的几何公差——特别是平面度、圆柱度和同轴度。这三个核心区域包括：缸体顶面、气缸孔和曲轴主轴承孔。

要实现这些严苛的技术指标，需要采取协同的工艺方案，包括高刚性的CNC加工夹具系统、热稳定性控制以及先进切削刀具材料的应用。

1. 技术规格与几何公差要求

为了说明现代汽车制造所需的精度，我们以某款标准乘用车发动机缸体为例，分析其关键尺寸要求。下图展示了最终产品的尺寸定义。

缸体顶面规格：

• 至曲轴孔距离： 公差范围 0.08 mm。
• 表面粗糙度： 最大粗糙度 () 12.5 μm。
• 平行度： 相对于曲轴孔轴线 0.05 mm。
• 平面度： 整个密封面范围内 0.05 mm。

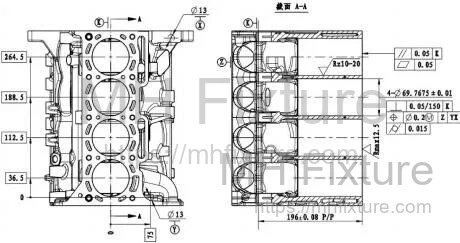

气缸孔规格：

• 直径公差： 0 至 +0.015 mm。
• 垂直度： 相对于曲轴轴线 0.05 mm / 150 mm。
• 位置度： 0.2 mm。
• 圆柱度： 0.01 mm。
• 粗糙度： 2–5 μm。

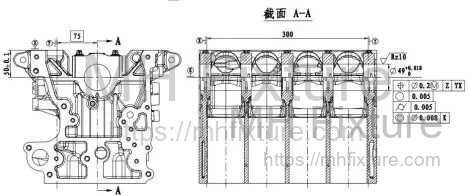

曲轴孔（主轴承孔）规格：

• 直径公差： 0 至 +0.018 mm。
• 粗糙度： 10 μm。
• 位置度： 0.2 mm。
• 圆度： 0.005 mm。
• 圆柱度： 0.005 mm。
• 同轴度： 0.008 mm（特别是第2、3、4档轴承颈之间）。

2. 工艺控制：顶面精铣

顶面加工形成了气缸垫的主要密封面。此处的工艺稳定性对于防止泄漏和确保气缸压缩比至关重要。

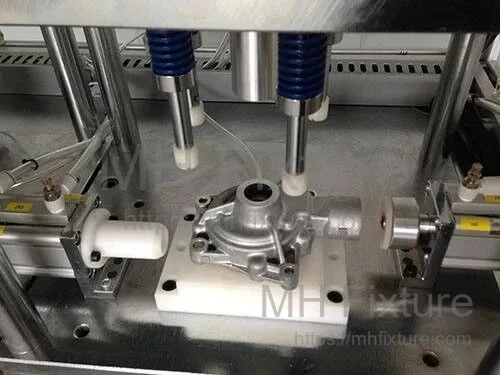

2.1 夹具设计与基准管理

装夹策略必须与工程图纸中定义的基准体系严格对齐。

• 基准一致性： 由于底面及其两个定位销孔已在前道工序中加工完成，因此直接将其作为精铣的定位基准。这种“基准重合”原则消除了因基准转换导致的累积误差。
• 辅助支撑： 鉴于发动机缸体体积大且壁薄，标准装夹容易引起弹性变形。夹具设计必须集成自锁式辅助支撑，以阻尼切削振动并防止颤振，同时不导致工件变形。
• 夹紧力分布： 夹紧力必须均匀分布，以防止应力集中。否则，工件卸载后会发生“回弹”变形，导致平面度超差。

2.2 过程监控与刀具应用

• 气检着座检测： 加工中心配备了3点气动检测系统。如果工件未与定位面完美贴合（表明有切屑干扰或未装夹到位），机床会触发报警，防止不合格加工。
• CBN刀具应用： 在大批量精加工中，立方氮化硼（CBN）刀片是必选项。硬质合金刀片在加工超过100件后表面粗糙度质量（）往往会下降，而CBN可保持200件以上的一致性，确保生产效率和粗糙度达标。
• 路径优化： 优化CNC走刀路径以控制切入和切出时的切削力，防止在缸体边缘出现崩边或平面度偏差。

2.3 环境与后处理控制

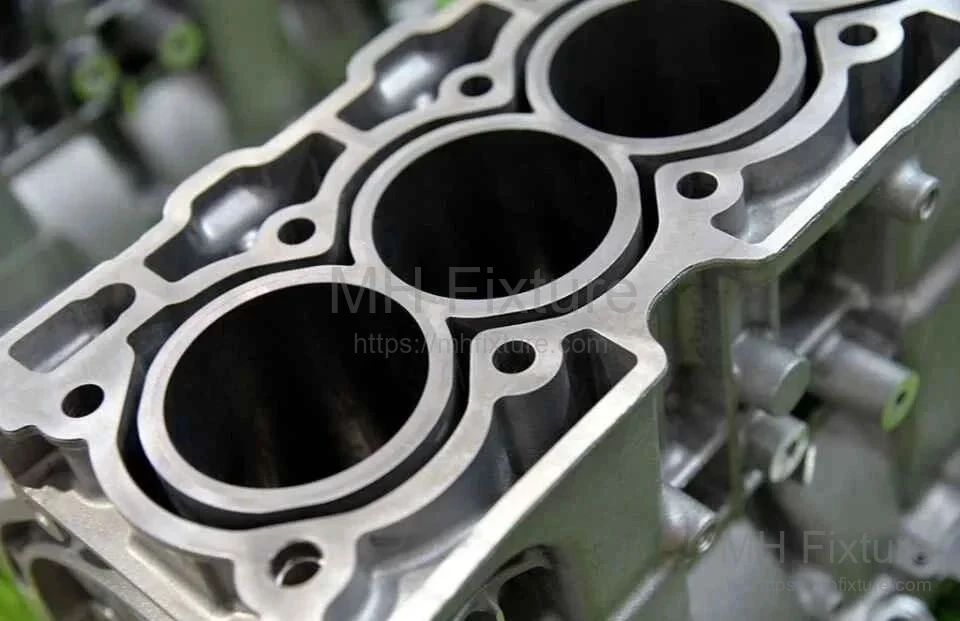

• 去毛刺： 自动化毛刷循环紧随面铣路径之后，即时去除毛刺。
• 热控制： 车间环境严格控制在 20±2°C 和 40–60% 湿度，以消除热胀冷缩对尺寸计量的影响。

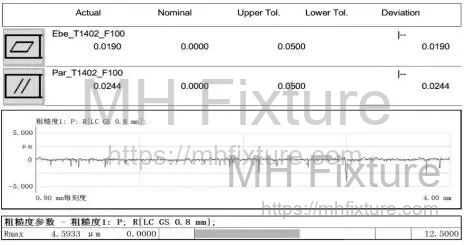

最终的检测报告验证了平面度和平行度的质量参数符合要求。

3. 工艺控制：气缸孔加工

气缸孔的质量决定了活塞环的密封性能和机油消耗量。该工艺包含严格的精镗工序，随后是多级珩磨。

3.1 珩磨前精镗

在珩磨之前，必须建立基础孔几何形状。气缸孔精镗公差控制在 ±0.01 mm，为后续珩磨工序预留 0.04–0.05 mm 的均匀加工余量。

• 热管理： 精镗刀具采用中心内冷结构，有效排屑并带走热量，防止孔壁发生热变形。
• 计量： 镗孔后，通过在线气动量仪验证直径。只有在允许公差范围内的缸体才会被输送至珩磨工位。

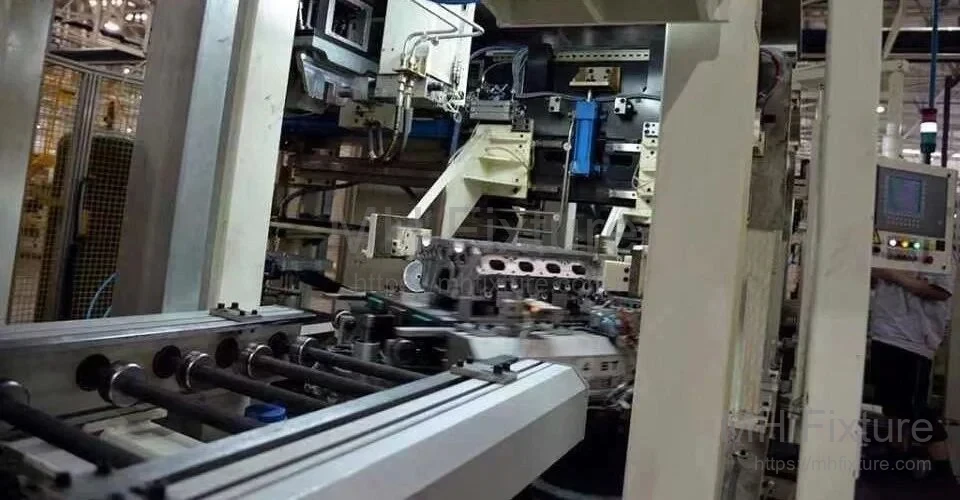

3.2 立式珩磨工艺

珩磨工艺采用涨缩机构，油石对孔壁施加径向压力进行磨削。

• 刀具结构： 珩磨头通常配有 6–9 根珩磨条（粗珩6根，精珩9根）。
• 运动学控制： 刀具在旋转的同时以 25–35 m/min 的速度往复运动。旋转速度与往复速度的比率决定了网纹角（通常为 20°–30°），这对储油性能至关重要。
• 压力控制： 油石压力调节在 0.3–0.5 MPa 之间。这确保了最佳的材料去除率，既不会引起过大应力，也不会导致油石打滑（釉化）。

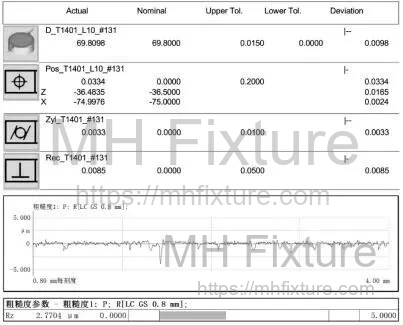

最终检测报告确认直径、圆柱度和表面纹理均符合标准。

4. 工艺控制：曲轴孔（线镗）

曲轴主轴承孔需要极高的同轴度，以支撑转速高达 6,000 RPM 的曲轴。

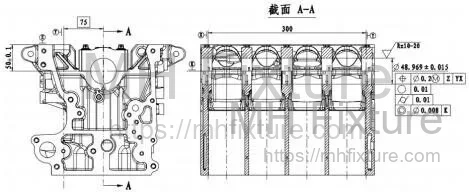

4.1 深孔线镗

曲轴孔深度通常超过 300 mm，这对刀具刚性提出了巨大挑战。

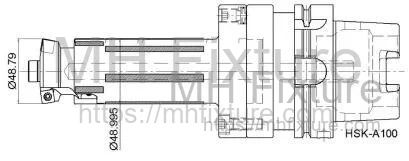

• 刀具结构： 采用专用的多级线镗刀（Line Boring Bar）。该刀具设有导条和不同的切削区（半精加工和精加工刀片），以保持加工直线度。

• 工序动作：

  1. 引导： 刀具加工引导孔。
  2. 半精加工： 去除材料至直径 48.79 mm。
  3. 精加工： 最终一刀加工至 48.995 mm，预留 0.04–0.05 mm 用于珩磨。

• 多轴加工： 工艺通常先镗削第1和第2档轴承孔，然后旋转工作台加工第5、第4和第3档，以最大化刀具接近性和稳定性。

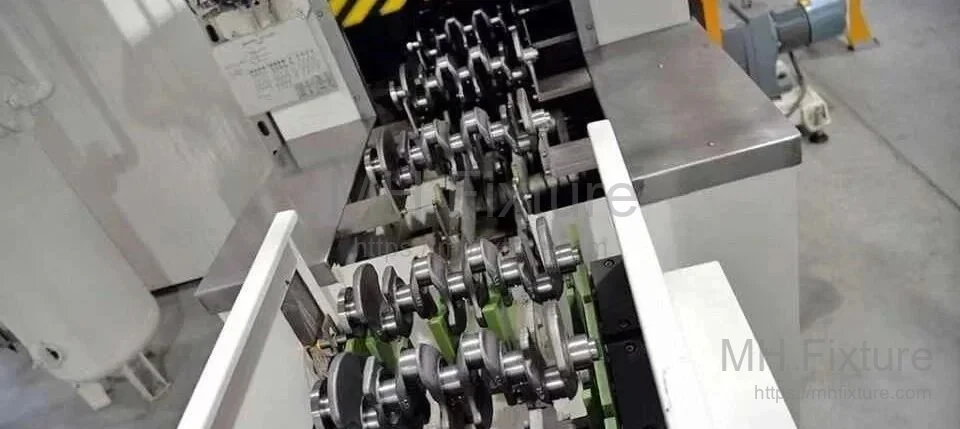

4.2 平台珩磨（Plateau Honing）

平台珩磨形成的表面轮廓具有平坦的峰（承载负荷）和深谷（储油）。与传统珩磨相比，该技术具有以下优势：

• 发动机磨合期缩短 30–50%。
• 发动机寿命延长 10–20%。
• 机油消耗降低 50–60%。

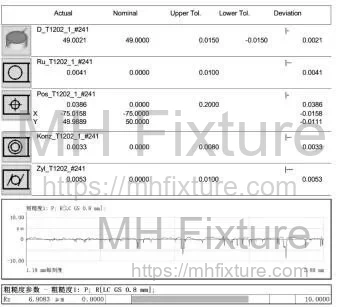

珩磨心轴同时加工所有轴承档（从 #1 到 #5），以严格保证同轴度（0.008 mm）和圆柱度（0.005 mm）。

总结

汽车气缸体的大批量生产要求制造技术的高度集成与严谨控制。通过采用汽车行业定制夹具解决方案、高性能CBN刀具以及精密的环境控制，制造商能够确保持续达到微米级的公差要求，从而最终保证发动机成品的性能与耐久性。

---
