面向大批量铸件的多工位快换夹具设计
铸件的大批量加工往往因单工位装夹模式而面临效率瓶颈。本案例详细解析了一款20工位快换夹具的设计方案，该方案利用弹性压紧机构有效补偿了铸造公差。该解决方案显著减少了非切削时间，并确保了批量加工中的定位精度一致性。
1. 引言
在结构相对简单的零部件大批量生产中，加工效率往往受限于装夹过程。如果生产线依赖单件装夹模式，频繁的上下料操作和机床启停循环会产生大量的非切削时间（辅助时间）。这不仅限制了产能（Throughput），还显著增加了操作人员的疲劳度。
为了解决这一问题，制造工程师必须将单工位装夹升级为专用的高效夹具解决方案。本文将分析一款能够同时装夹20个工件的多工位快换夹具设计。这种方法大幅降低了装夹操作频率，实现了快速换型，并针对具有固有尺寸偏差的铸件优化了加工节拍。
2. 零件分析与工艺挑战
加工对象（见图1）为铸造毛坯。由于铸造工艺的特性，每个零件的外部轮廓都存在细微的尺寸差异。该零件小孔的初始加工工艺面临以下关键问题：
- 效率低下： 如图2所示，原始方案每循环仅加工一个工件。上下料时间在总交付周期（Lead Time）中占比过高。
- 劳动强度大： 重复性的单件装夹导致操作人员极易疲劳。
- 成本影响： 延长的加工周期增加了机床占用成本，并拖累了生产进度。
为突破这些瓶颈，我们开发了一套专用的多工位快换夹具（见图3）。

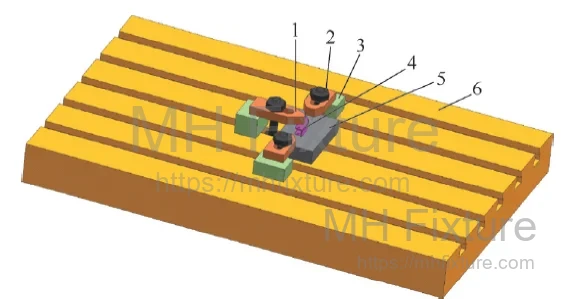

1—压板；2—螺母；3—垫块；
4—工件；5—夹具体；6—机床工作台

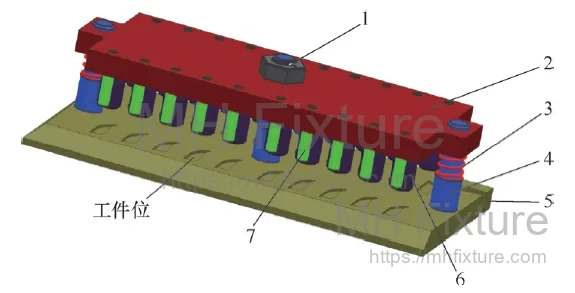

1—锁紧螺杆与螺母；2—上模板；3—复位弹簧；4—导柱；
5—底板；6—压紧机构；7—钻套
3. 夹具设计与工程逻辑
核心设计目标是开发一套能同时装夹20个工件的夹具。该夹具的锁紧机构允许通过拧紧或松开单个中心螺母，实现对所有20个零件的同步锁紧或释放。
为了最大化主轴运行时间，制造了两套相同的夹具以实施机外装载策略（外部准备）。此外，夹具与机床工作台的接口采用了快速定位机制，仅需一颗螺栓即可完成最终固定。集成的钻套用于引导刀具，防止钻孔偏斜。
3.1 设计细节

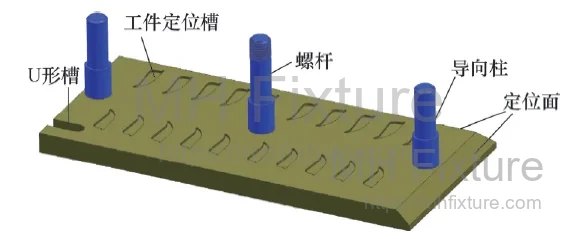

1. 底板设计 底板（见图4）设有20个定位型腔。为适应铸造公差，型腔轮廓与工件的最大轮廓相匹配，但放量0.2mm，深度为1mm。这解决了多个零件同时定位的问题。底板左右两侧设有导柱，中心设有用于锁紧动作的螺纹杆。

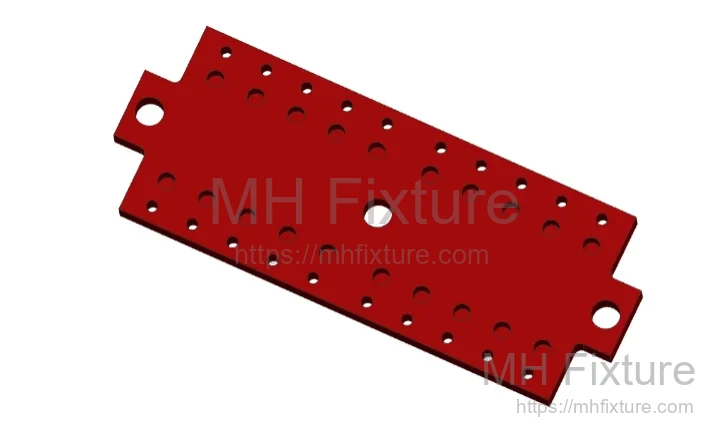

2. 上模板设计 上模板（见图5）作为主要的夹持载体，包含：
- 20个盲孔，用于安装弹性压紧机构。
- 20个通孔，用于安装钻套。
- 两侧的两个导向孔（与导柱精密配合），确保锁紧过程中的垂直对中。
- 一个中心让位孔，供主锁紧螺杆穿过。
3. 弹性压紧机构（公差补偿） 一个关键的工程挑战是铸造毛坯的尺寸差异（毫米级误差）。如果使用刚性压板，当大尺寸零件先接触压板时，小尺寸零件将无法被压紧。

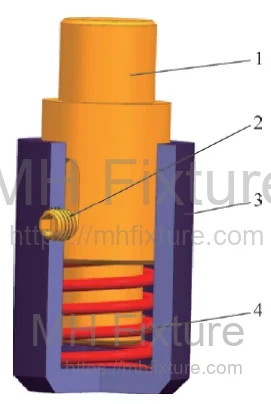

为解决此问题，设计了弹性压紧机构（见图6）。它由压杆、导套、弹簧和销轴组成。在锁紧行程中，弹簧针对每个工位独立压缩，使机构能够自适应高度变化，确何每个工件都能以足够的下压力被牢固锁紧。
1—柱塞杆；2—止动销；3—导套；4—压缩弹簧

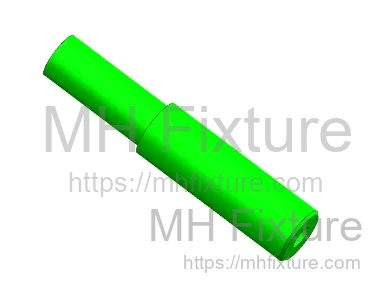

4. 钻套选型 选用淬火硬化钻套（见图7）来引导钻头。经热处理至 HRC 50，这些钻套可防止刀具偏斜（引偏），确保孔位精度满足工程要求。
5. 复位弹簧 为便于装卸，导柱上安装了复位弹簧。当中心螺母松开时，弹簧会自动顶起上模板，为取出零件创造间隙。
6. 快换定位系统 为了将夹具切换过程中的停机时间降至最低，底板的两侧设有斜面定位基准，对角处设有一个U型槽（见图4）。
- 机床侧： 定位块固定在机床工作台上。
- 操作： 将夹具底板推靠在定位块上。通过U型槽内的单个T型螺母和螺栓固定夹具。这消除了每次换型时都需要用百分表找正的繁琐工序。
3.2 操作流程
- 夹具组装： 如图3所示，将20个压紧机构和钻套安装到上模板中。然后在复位弹簧的支撑下，通过导柱和中心螺杆将上模板安装到底板上。
- 机床设定： 在机床工作台的X轴方向（长边）安装两个定位块，Y轴方向（短边）安装一个定位块。使用百分表对这些定位块进行找正，确保其与机床轴线平行。
- 夹具安装： 将组装好的夹具放置在工作台上，推靠定位块，并通过U型槽锁紧。
- 工件装填： 将20个工件放入定位型腔中。拧紧中心螺母，下压上模板。独立的弹性机构将牢固地压紧每个零件（见图8）。
- 加工： CNC循环执行钻孔作业（见图9）。

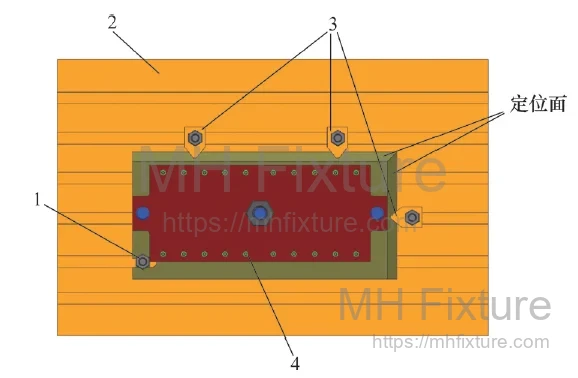

1—锁紧螺母；2—机床工作台；3—定位块；4—工件
- 循环优化： 通过使用两套相同的夹具，操作员可以在第一套夹具加工的同时装载第二套夹具。一旦加工循环结束，立即交换夹具。这种“内部时间转化为外部时间”的优化策略确保了机床的连续运行。
4. 结论
该多工位快换夹具已在生产环境中得到验证，显著提升了制造效率。通过整合批量装夹、基于弹簧机构的公差补偿以及快速换模规程，该设计解决了铸件加工的核心挑战。
主要优势包括：
- 减少辅助时间： 最小化了设置和换刀的额外开销。
- 改善人机工程： 显著降低了操作人员的体力劳动强度。
- 质量稳定性： 钻套和一致的夹紧力确保了加工重复性。
