不锈钢薄壁活塞精密磨削策略：变形控制与同轴度保证

对于不锈钢材质的薄壁轴类及活塞类零件，精密磨削一直是一项极具挑战的工艺。由于零件径向刚性低，在加工过程中极易受到夹紧力、切削热及残余应力的影响而产生几何变形。

本文针对这一工程痛点进行深度工艺分析，通过定制化工装夹具设计、优化磨料选型以及严格的心轴过盈配合控制，帮助制造企业实现严格的圆柱度、圆度及同轴度标准。

1. 工程挑战：结构刚性与精度公差

本次工艺分析的对象为 4002型活塞。如图1所示，该零件最薄处壁厚仅为 1.5mm。工程图纸对精度要求极高，特别是内孔与外圆（OD）的同轴度公差要求 ≤ 0.015mm。

由于结构刚性差，工件对外部受力极其敏感。导致变形的主要机制包括：

1. 夹紧变形： 径向卡盘压力导致的弹性变形。
2. 热变形： 磨削热在薄壁区域积聚导致的热膨胀。
3. 加工振动： 磨削界面不稳定引起的振颤。

2. 工艺优化：内圆磨削策略

加工的第一阶段是内孔磨削。传统的三爪自定心卡盘并不适用，因为点接触压力会将薄壁零件挤压成“三棱形”（Tri-lobed）变形，导致加工后圆度超差。

为解决这一问题，必须升级夹紧方式，采用全包式软爪系统。

2.1 传统衬套夹紧的局限性

一种常见的折中方案是在工件外部加装厚壁开口衬套（Split bushing）。这种方法在精密磨削中存在显著缺陷：

• 过紧： 夹紧力通过衬套传递给工件，依然会导致变形。
• 过松： 随着磨削进给力增加，工件可能在衬套内发生打滑（相对转动），不仅影响圆度，还可能因工件轴向脱出而引发安全事故。

2.2 解决方案：定制镗削软爪

最佳方案是对标准自定心卡盘进行改制：

1. 焊接制作： 在标准卡爪内侧焊接软钢或铜制扇形块。
2. 预加载： 将卡盘收紧至最小夹持直径状态。
3. 在位镗削： 按照活塞外圆尺寸（减去磨削余量）精镗软爪内孔。
4. 效果： 这种方法形成了接近360度的接触面。夹紧时，径向力均匀分布在工件圆周上，从而极大地消除了内圆磨削过程中的径向变形。

3. 工艺优化：外圆磨削策略

在随后的外圆磨削工序中，工艺重点转向保证外圆与基准内孔的同心度。推荐采用锥度心轴（利用莫氏锥度原理）作为定位与驱动工装。

3.1 心轴设计参数

• 表面质量： 心轴表面粗糙度需达到 Ra < 0.4μm，圆度 < 0.03μm。
• 尺寸确定： 锥体大端尺寸需根据活塞内径尺寸加上允许的弹性膨胀量进行计算。

3.2 过盈配合与膨胀量控制

此工序的关键变量是膨胀量——即工件因与心轴过盈配合而产生的外径增大量。过盈力必须足够大以产生大于磨削扭矩的摩擦力，同时又必须足够小以确保变形量在弹性范围内。

标准测量规程：

1. 初始测量： 将工件轻套入心轴直至感到微弱阻力，测量此时的工件外径（取3次平均值）。
2. 装夹测量： 施加轴向力将心轴敲入到位（形成过盈配合），测量膨胀后的工件外径（取3次平均值）。
3. 计算与补偿： 两者之差即为膨胀量。加工时需将此数值作为磨削目标尺寸的补偿值。当工件从心轴卸下后，尺寸会“回弹”至图纸要求的公差范围内。

4. 磨具选型：砂轮规格

针对特定牌号的不锈钢（如 1Cr17Ni2, 00Cr13Ni8TiNbAl），砂轮的选择至关重要。这类材料具有高韧性、高强度且导热性差的特点。

• 白刚玉（WA）：不推荐。 磨粒磨损过快，容易导致砂轮失去几何精度（产生锥度），进而造成内孔“鼓形”或外圆“鞍形”误差。
• 微晶刚玉（MA）：不推荐。 虽然韧性好，但磨粒自锐性差。这会导致磨削力增大、磨削温度升高，加剧薄壁零件的热变形。
• 推荐方案：绿碳化硅（GC）：
• 特性： 高硬度、高脆性、刃口锋利且导热性极佳。
• 优势： 磨粒微破碎（自锐）效率高，能保持“冷态切削”和锋利的切削性能。这能最大限度地减小法向磨削力和热输入，从而保持薄壁活塞的尺寸稳定性。

5. 加工参数与振动控制

为最大程度减少热变形，必须优化砂轮速度与工件速度的速比关系。

• 砂轮线速度： 35–50 m/s
• 工件主轴转速： 3500 ± 500 r/min
• 切削速度（工件线速度）： 60–100 m/min

热管理注意事项： 内圆磨削时，由于小直径砂轮与孔壁的接触弧长较长，热量积聚严重。如果主轴转速超出推荐范围，会引发振动并导致磨粒过早脱落。这将产生过量磨削热，导致尺寸不稳定及严重的几何误差（如锥度/鼓形）。加工过程中必须确保切削液流量充足，以防止切削区热膨胀。

6. 工艺数据分析：膨胀量与变形量

控制心轴的插入深度（下孔深度）是平衡“夹持力”与“几何变形”的关键。下表对比了两种活塞型号（7000-01A 和 4002）在不同心轴插入深度下的表现。

表1：膨胀量与变形量数据 - 活塞型号 7000-01A

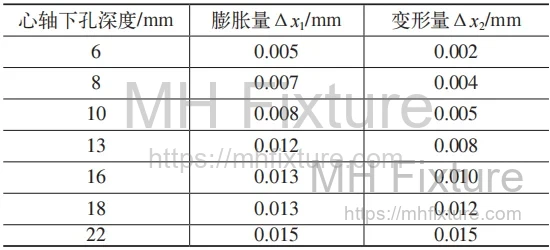

表2：膨胀量与变形量数据 - 活塞型号 4002

数据分析

• 型号 7000-01A： 由于壁厚较厚（4mm），变形相对可控。但若插入过浅（10mm），在117mm长的工件尾部可能出现打滑或振动，影响同轴度。
• 型号 4002： 由于壁厚仅3mm，该零件对变形极度敏感。在22mm插入深度下，变形量（0.015mm）已占满全部公差带。若在此深度加工，卸下心轴后零件极大概率因“椭圆回弹”而超差。

操作最佳实践： 操作人员应选择中间值的插入深度（例如针对4002型号选择 14-16mm）。这能平衡摩擦扭矩需求（防止零件打转/打滑）与最小化弹性膨胀误差的需求。

7. 结语

要实现不锈钢薄壁活塞的微米级精度加工，不能仅靠单一参数的调整，而需要系统的工程化解决方案。通过在内圆磨削中采用全包式软爪，在外圆磨削中应用精密锥度心轴并严格控制过盈量，制造企业可以有效稳定工件几何形态。

此外，正确选用绿碳化硅（GC）磨料并严格遵守速比规范，可确保热输入可控。这套系统的过程控制策略，是确保批量生产中同轴度和圆柱度稳定达标的关键。
